10.07.2001 - 12:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung

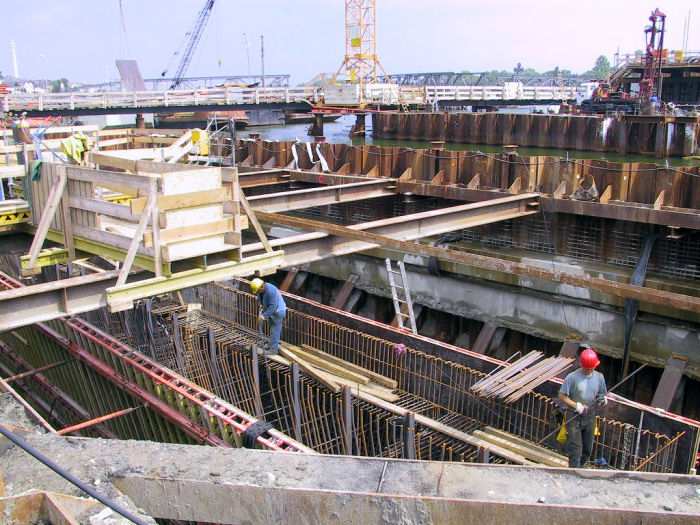

Blick von Süden in die Baugrube vom Widerlager 70 und der Unterführung.
Die Eisenflechter sind dabei die Bewehrung für den unteren Teil
des Widerlagers in die Schalung einzubringen.

Lage der Schleibrücken (Dreh- und Klappbrücke) --- Zeichnung der Klappbrücke
Bauphasen der Klappenpfeiler --- Visualisierung der Klappbrücke

Foto: Eckhard Schmidt - Kappeln - (C) 2001

10.07.2001 - 14:15 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

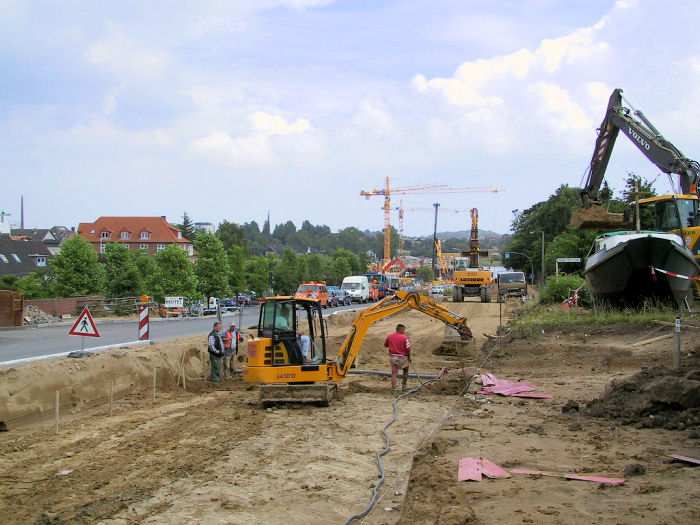

Straßenbau Kappeln


Blick vom Motel Thomsen in Richtung Aral-Tankstelle.
Links im Bild ist das Straßenschild der Theodor-Storm-Straße zu erkennen.
Es werden in diesem Bereich noch Leerrohre
und die hier bereits verlaufenden Starkstromkabel wieder ordentlich verlegt.
Anschließend wird alles wieder mit Kies (Sand) aufgefüllt.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

10.07.2001 - 14:16 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Straßenbau Kappeln


Willi Winzig (der kleine Hund von dem Baggerfahrer Klaus-Peter Dombert)
bei der Kontrolle eines Kabelrohres.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

10.07.2001 - 14:24 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Straßenbau Kappeln

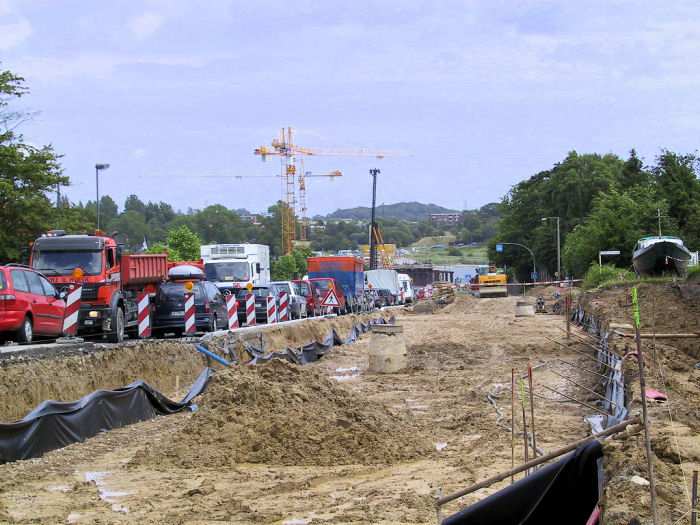

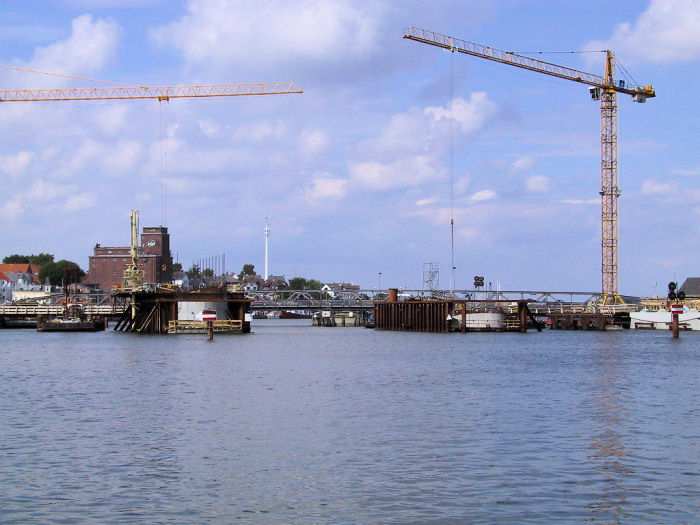

Blick von der Aral-Tankstelle in Richtung Hafen.
Im Hintergrund sind die Kräne der Brückenbaustelle zu erkennen.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

10.07.2001 - 15:16 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenbaustelle


Blick von Süden in Richtung der Brückenbaustelle.
Links im Bild der Pfeiler 50.
Rechts im Bild der Pfeiler 40.
Im Hintergrund ist die Drehbrücke zu erkennen.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

11.07.2001 - 15:00 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung

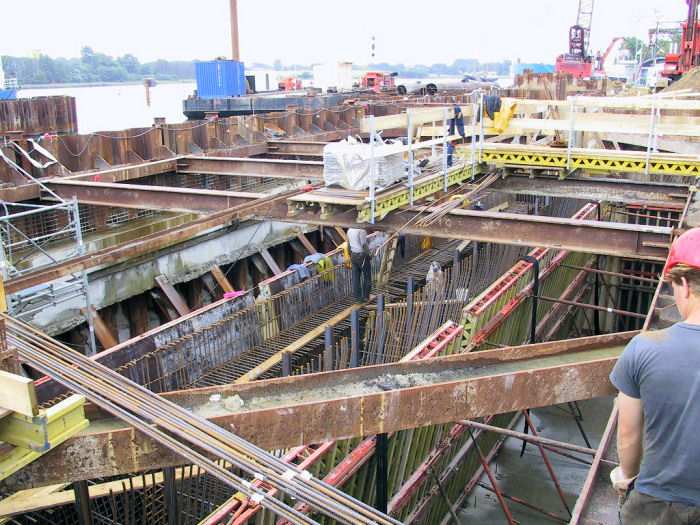

Blick von Süden in die Baugrube vom Widerlager 70 und der Unterführung.
Die Eisenflechter sind dabei die Bewehrung für den unteren Teil
des Widerlagers in die Schalung einzubringen.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

11.07.2001 - 15:02 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Blick von Norden in die Baugrube vom Widerlager 70 und der Unterführung.
Die Eisenflechter sind dabei die Bewehrung für den unteren Teil
des Widerlagers in die Schalung einzubringen.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.07.2001 - 11:22 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung

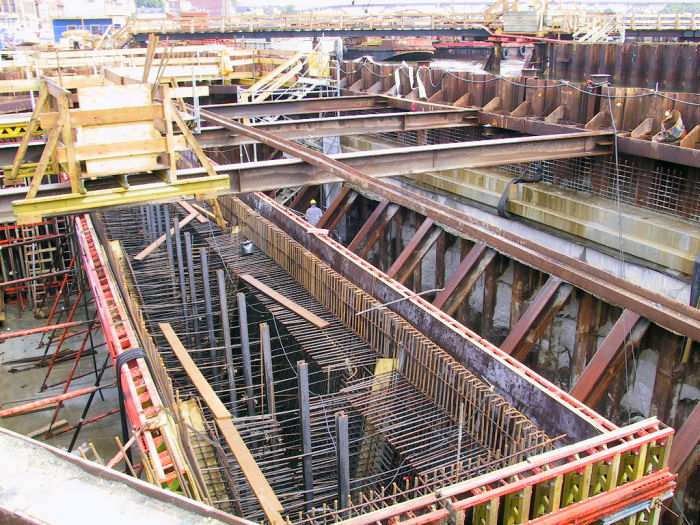

Blick von Süden in die Baugrube vom Widerlager 70 und der Unterführung.
Die Eisenflechter sind dabei die Bewehrung für den unteren Teil
des Widerlagers in die Schalung einzubringen.
Diese Woche soll noch der Beton eingebracht werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.07.2001 - 11:25 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung

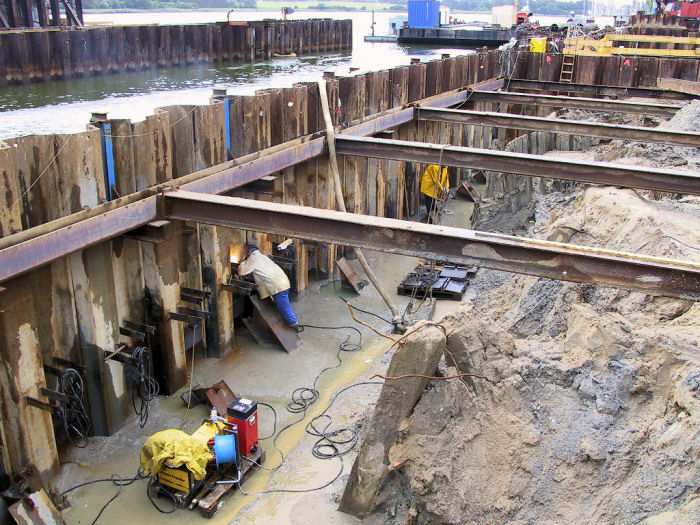

Blick von Norden in die Baugrube für die nördliche Eingangsrampe der Unterführung.
Der Bereich direkt hinter der wasserseitigen Spundwand wurde ausgebaggert.
Die Köpfe der Schrägpfähle ragen aus dem Boden heraus.
Es werden gerade Ankereisen an die Bohlen der Spundwand geschweißt.
Hier soll auch ein Betonbalken zur Abstützung der Spundwand betoniert werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

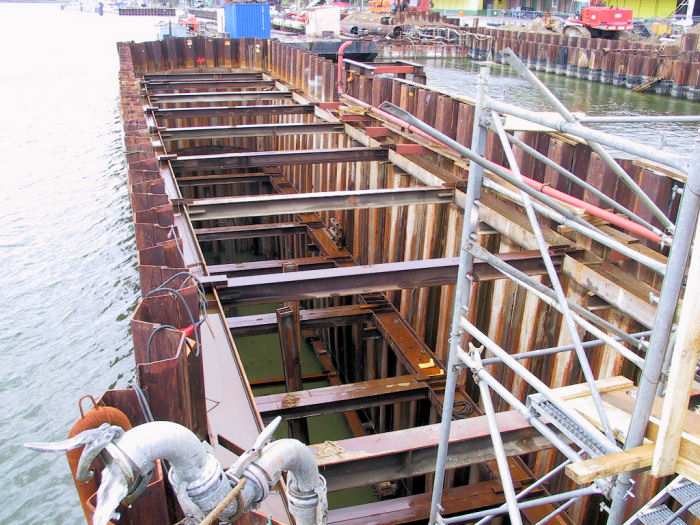

12.07.2001 - 11:27 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 60


Blick von oben in die Baugrube vom Pfeiler 60.
Ganz unten in der Baugrube wurde noch ein dritter Gurt
zur Versteifung der Baugrube gegen den äußeren Wasserdruck eingebaut.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

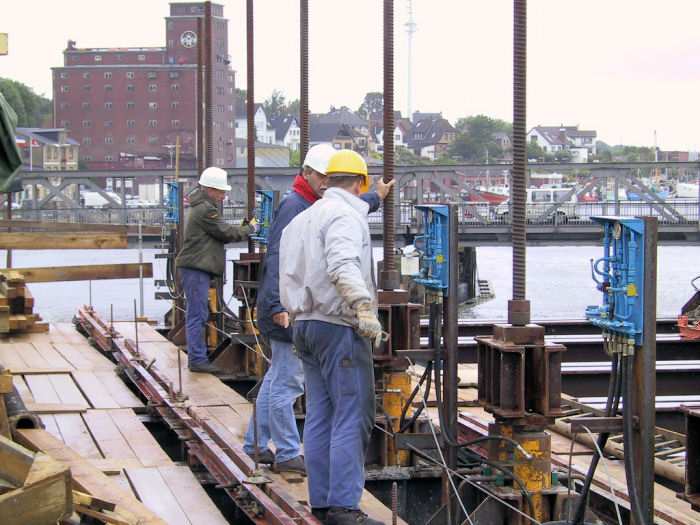

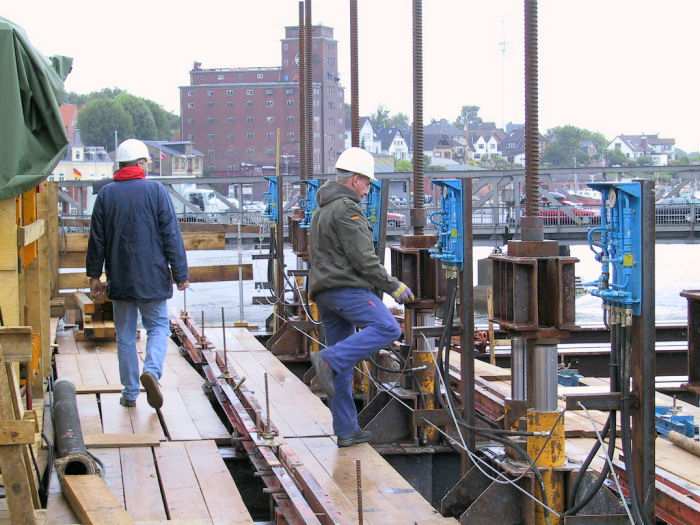

12.07.2001 - 11:31 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50

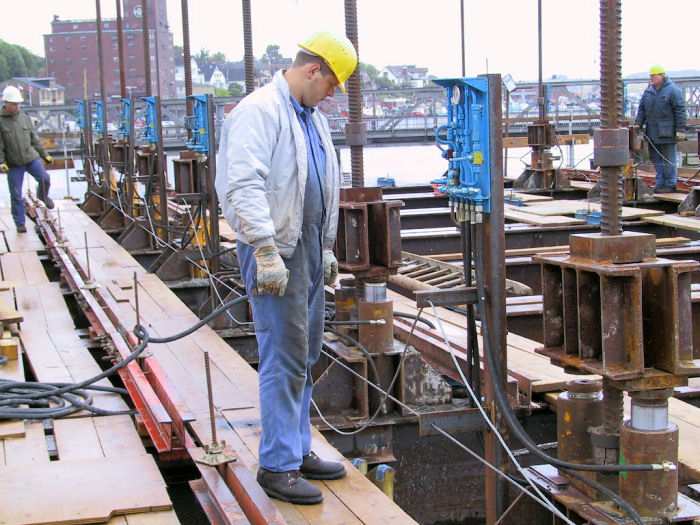

Es wird gerade die 4. Etage oberhalb des Senkkastens abgesenkt.
Dies ist der 5. Absenkvorgang für den Pfeiler 50.
Der Pfeiler erreicht heute den Boden der Unterwasserbaugrube.
Die Arbeiten werden von der Firma Hydraulik-Werkstatt Nord aus Grödersby ausgeführt.

Siehe auch Absenkvorgang für einen Hydraulikzylinderhub.

Die hydraulische Absenkvorrichtung wird nach diesem Absenkvorgang nicht abgebaut.
Sie soll für den letzten Absenkvorgang mit benutzt werden,
um den Pfeiler eventuell zu stabilisieren.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.07.2001 - 11:33 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Es wird gerade die 4. Etage oberhalb des Senkkastens abgesenkt.
Der Pfeiler erreicht heute den Boden der Unterwasserbaugrube.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.07.2001 - 11:34 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 50


Es wird gerade die 4. Etage oberhalb des Senkkastens abgesenkt.
Der Pfeiler erreicht heute den Boden der Unterwasserbaugrube.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.07.2001 - 11:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

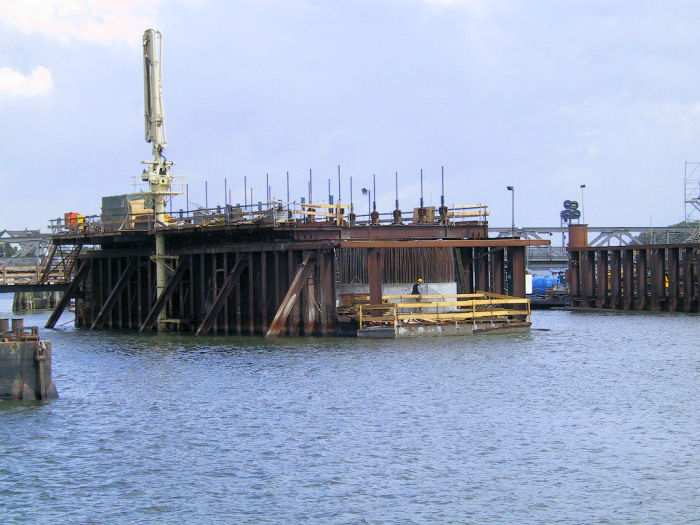

Pfeiler 50


Blick vom Südhafen hinüber zum Baugerüst des Pfeiler 50.
Es wird gerade die 4. Etage oberhalb des Senkkastens abgesenkt.
Der Pfeiler erreicht heute den Boden der Unterwasserbaugrube.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

12.07.2001 - 14:14 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Straßenbau Kappeln


Blick von der Aral-Tankstelle in Richtung Hafen.
Heute ruhen die Arbeiten wegen Schlechtwetter.
In der letzten Nacht hat es sehr stark geregnet.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

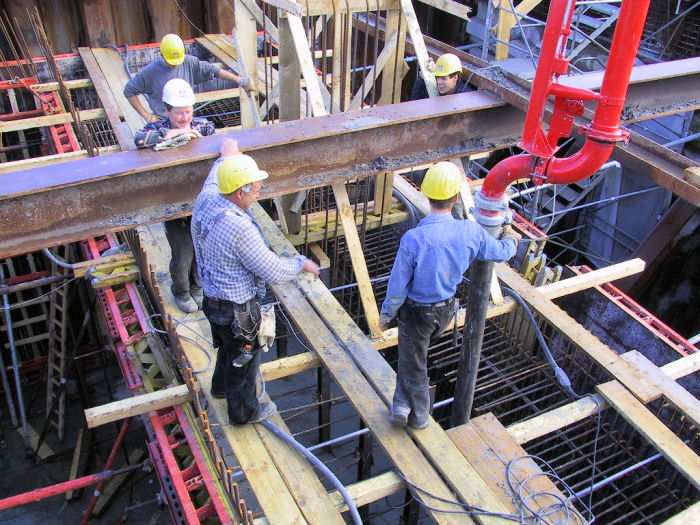

13.07.2001 - 9:46 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung

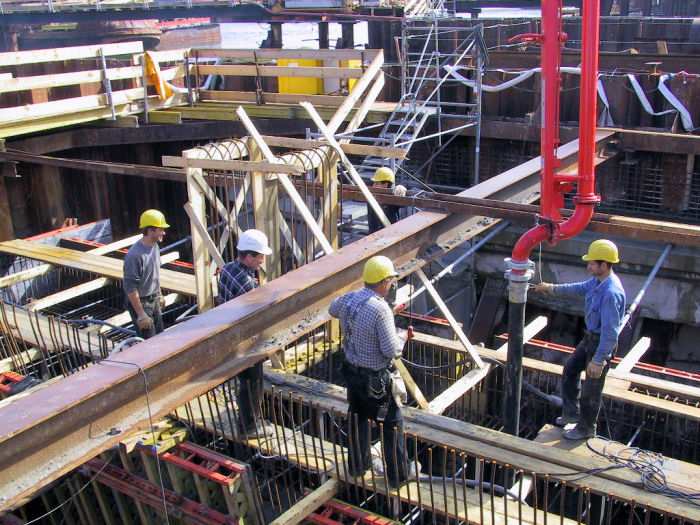

Blick von Süden in die Baugrube vom Widerlager 70 und der Unterführung.
Heute soll der untere Teil des Widerlagers betoniert werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

13.07.2001 - 9:47 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Blick von Westen in die Baugrube vom Widerlager 70 und der Unterführung.
Es wird gerade der untere Teil des Widerlagers betoniert.
Momentan muss eine Zwangspause eingelegt werden,
da die LKW-Betonmischer durch die Straßenbaustelle aufgehalten werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

13.07.2001 - 9:49 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Südhafen / Widerlager 70 / Unterführung


Blick von der Mitte in die Baugrube vom Widerlager 70 und der Unterführung.
Es wird gerade der untere Teil des Widerlagers betoniert.
Momentan muss eine Zwangspause eingelegt werden,
da die LKW-Betonmischer durch die Straßenbaustelle aufgehalten werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

14.07.2001 - 8:44 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenüberbau Ellenberg

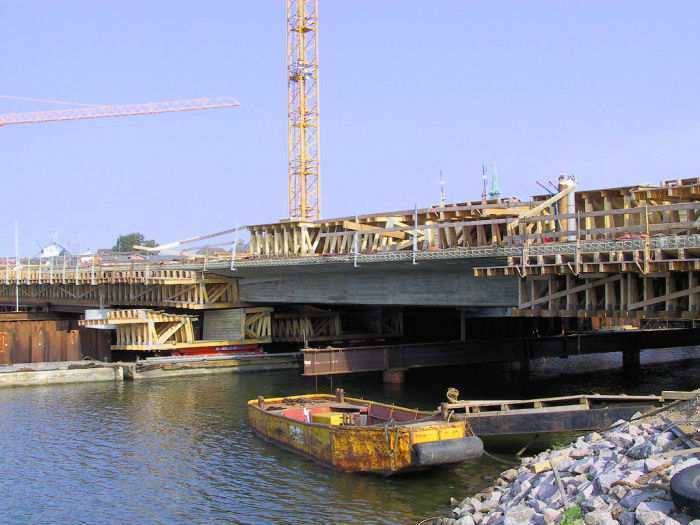

Blick vom Widerlager 10 auf den Brückenüberbau Abschnitt 1.
Die ersten Schalungsmodule wurden per Hubtisch auf einen Ponton abgesenkt
und oben auf der neuen Brücke zwischengelagert.
Die Module werden noch für die nächsten Brückenüberbauten
Ellenberg Abschnitt 2 und Kappeln
benötigt.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

14.07.2001 - 8:45 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

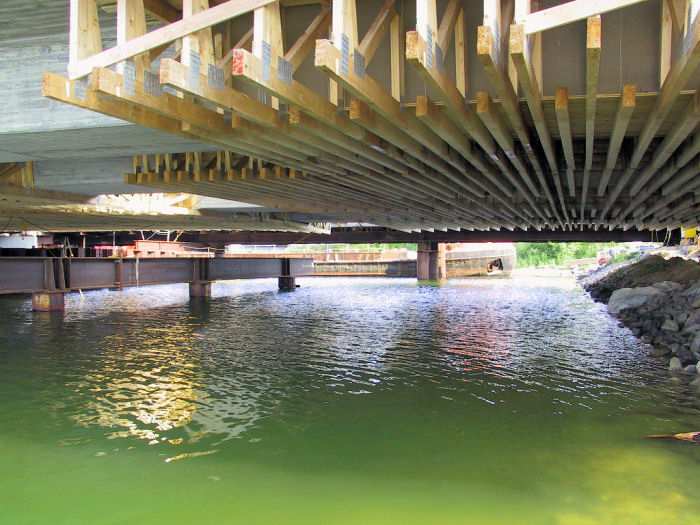

Brückenüberbau Ellenberg


Blick vom Widerlager 10 unter den Brückenüberbau Abschnitt 1.
Die ersten Schalungsmodule wurden per Hubtisch auf einen Ponton abgesenkt
und oben auf der neuen Brücke zwischengelagert.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

14.07.2001 - 8:48 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenüberbau Überbau

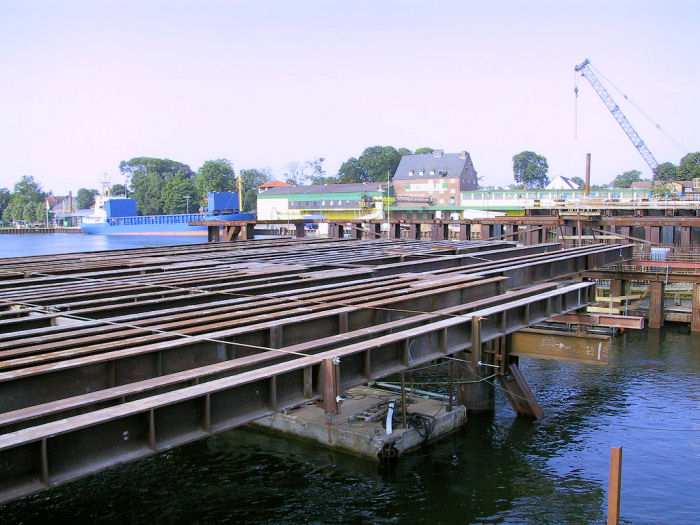

Blick vom Brückenüberbau Abschnitt 1 in Richtung Pfeiler 40.
Für den Abschnitt 2 wurden bereits bis zum Pfeiler 40
die großen Träger auf die Hilfspfeiler aufgelegt.
Auf diesen Trägern werden später die Schalungsmodule aufgestellt.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

14.07.2001 - 8:53 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Pfeiler 40 - Brückenüberbau Ellenberg

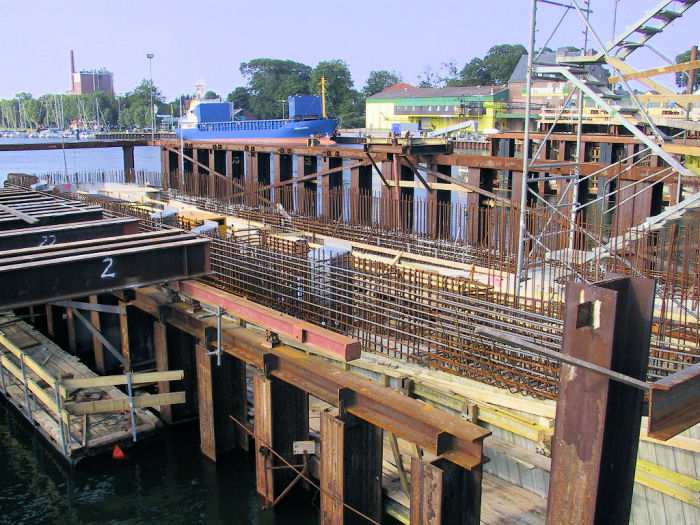

Blick von der Hilfsbrücke auf den Pfeiler 40.
Als nächstes muss die östliche Pfeilerwand (Vordergrund)
fertig betoniert werden, damit die Brückenlager eingebaut werden können
und die Schalung für den Brückenüberbau angepasst werden kann.

Links im Bild sind die Träger für das Traggerüst
des Brückenüberbaus Abschnitt 2 zu erkennen.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

14.07.2001 - 8:55 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenüberbau Ellenberg

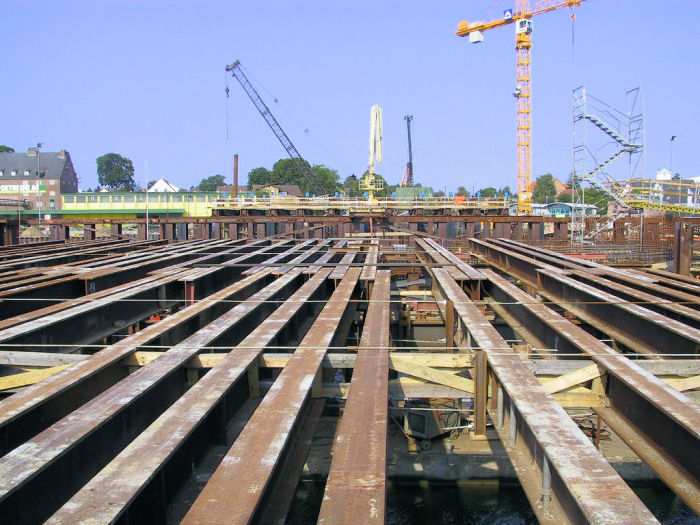

Blick auf die Träger für das Traggerüst
des Brückenüberbaus Abschnitt 2
zwischen den Pfeilern 30 und 40.

Foto: Eckhard Schmidt - Kappeln - (C) 2001

14.07.2001 - 9:09 Uhr - Kappeln/Schlei: Neubau einer Klappbrücke

Brückenbaustelle


Es ist Brückenöffnungszeit der Drehbrücke: 9:00 Uhr.
Ich bin auf dem Rückweg nach Kappeln
und warte vor der Schranke der Drehbrücke.
Der Traditionssegler „Arny Maud" passiert
gerade die Baustelle in Richtung Ostsee.

Foto: Eckhard Schmidt - Kappeln - (C) 2001
