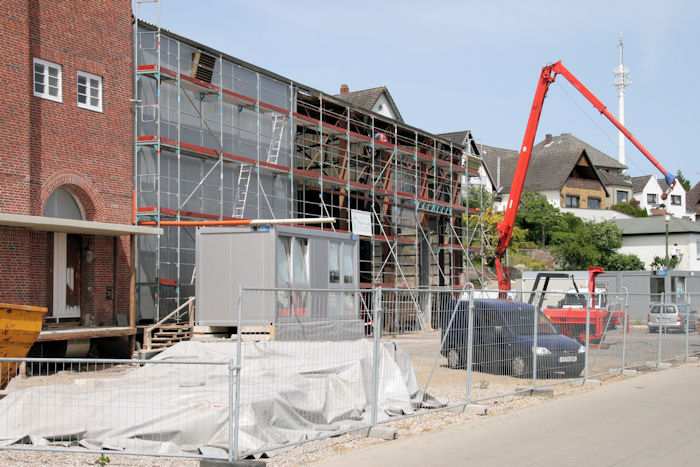

28.05.2008 - 12:59 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

Halle nördlich vom Speicher

Die Fassade auf der Ostseite der Halle
wird in zwei Abschnitten komplett erneuert.

Ansicht vom Gastliegerhafen (Südosten).

PK = Peter Kruse
PK-Speicher = ehemaliger GAG-Silo im Nordhafen (GAG = Getreide AG)

Siehe auch weitere Infos zum PK-Speicher (interne Links):
Peter Kruse und Getreide AG --- PK-Speicher: Stockwerke und Grundrisse

Foto: Eckhard Schmidt - Kappeln - (C) 2008

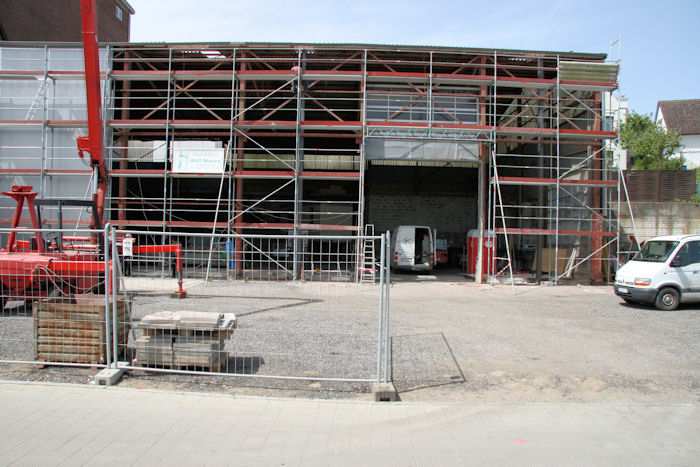

28.05.2008 - 13:00 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

Halle nördlich vom Speicher

Die Fassade auf der Ostseite der Halle
wird in zwei Abschnitten komplett erneuert.

Ansicht vom Gastliegerhafen (Osten).

Mit Hilfe des kleinen roten Kranes wird in der Mitte der Fächer
noch je ein Doppel-T-Träger vom Boden bis zum Dach aufgestellt.

Grund: Die einzelnen Fenster der Fassade können kleiner ausgeführt werden.

Die Arbeiten werden von der Metallbaufirma
Oliver Kruse - Loitmark ausgeführt.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

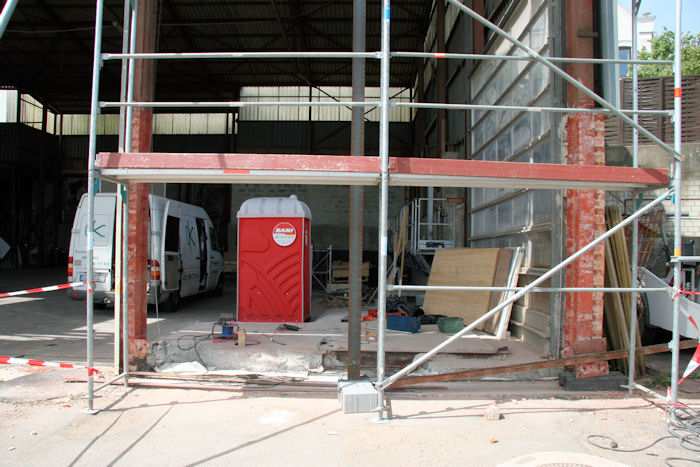

28.05.2008 - 13:02 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

Halle nördlich vom Speicher

Die Fassade auf der Ostseite der Halle
wird in zwei Abschnitten komplett erneuert.

Das nördliche Fach der Fassade (Bodenbereich).
Hier kann man den aufgestellten Doppel-T-Träger gut erkennen.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

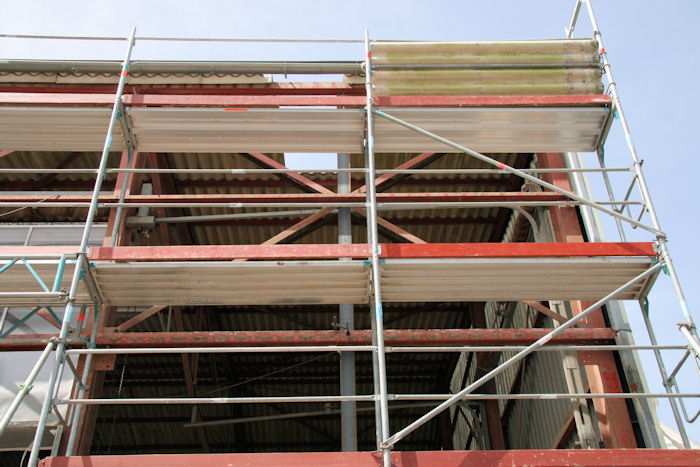

28.05.2008 - 13:02 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

Halle nördlich vom Speicher

Die Fassade auf der Ostseite der Halle
wird in zwei Abschnitten komplett erneuert.

Das nördliche Fach der Fassade (Dachbereich).
Hier kann man den aufgestellten Doppel-T-Träger gut erkennen.

Das Dach wurde in der Mitte des Faches geöffnet,
damit das Lastseil des Kranes durchgeführt werden konnte.

Der Träger wurde dann innen in der Halle aufgerichtet und aufgestellt.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

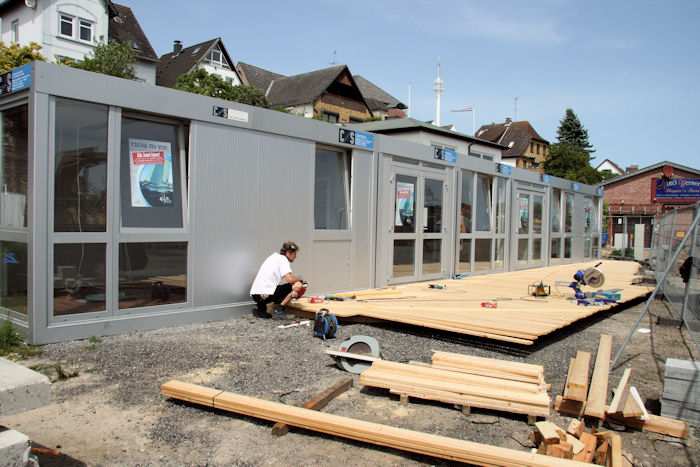

28.05.2008 - 13:09 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

Bürocontainer nördlich vom Speicher

Clemens von Collas ist gerade dabei
auf der Ostseite der Container ein Podest zu bauen.
Die Bürocontainer (Baltic Yachting) sollen im Juni eröffnet werden.

Die Container wurden am 6. Februar 2008 aufgestellt.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

28.05.2008 - 13:20 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

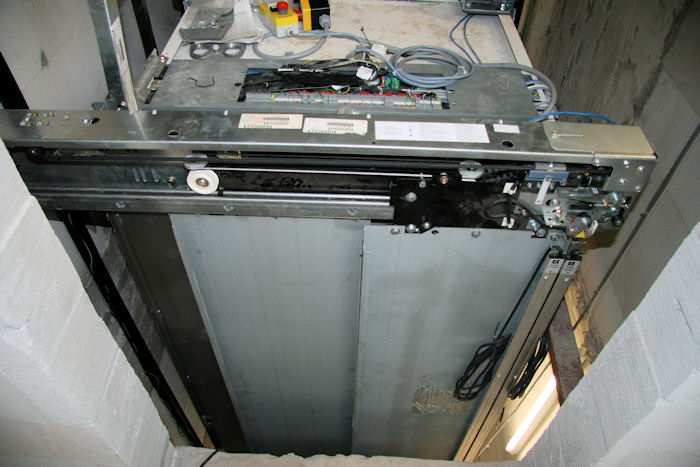

Erdgeschoss - Nordostecke - Fahrstuhlschacht - Ostseite

Der Fahrkorb steht aufgebockt für die Montage zwischen dem Erd- und Untergeschoss.

Links: Südseite (6. OG: Antrieb)
Rechts: Nordseite (6. OG: Festpunkt)

Beim Fahrkorb werden gerade auf der Ost- und Westseite
die Innentüren montiert.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

28.05.2008 - 13:25 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

Erdgeschoss - Nordostecke - Fahrstuhlschacht - Ostseite

Blick vom Erdgeschoss in den Fahrstuhlschacht.

Links: Südseite (6. OG: Antrieb)
Rechts: Nordseite (6. OG: Festpunkt)

Ich halte die Kamera frei in den Schacht hinein.
Ich kann meine Arme auf den Fahrkorb auflegen.

Osten
Süden <--- Schacht ---> Norden
Westen

Foto: Eckhard Schmidt - Kappeln - (C) 2008

28.05.2008 - 13:29 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

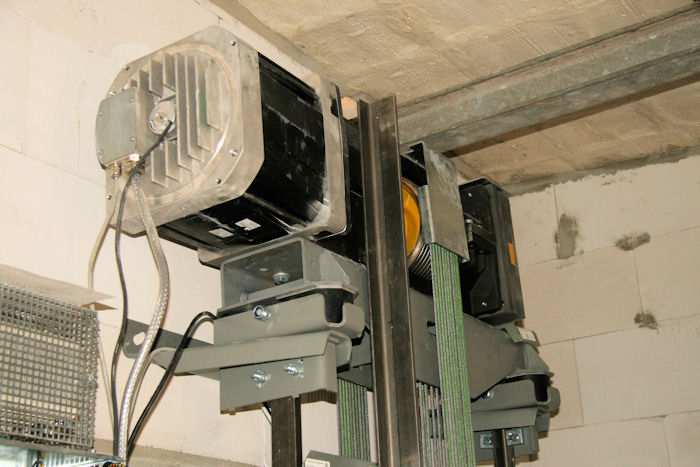

6. Obergeschoss - Nordostecke - Fahrstuhlschacht - Ostseite

Südseite Fahrstuhlschacht

Hier im oben Fahrstuhlschacht auf der Südseite ist der Antrieb
und die zugehörige Steuer- und Leistungselektronik eingebaut.

Die Seile (10 Stück) für den Fahrkorb sind auch bereits eingezogen.
Die Seile führen hinab bis zur Unterseite des Fahrkorbes.
Über Rollen werden sie dort zur Nordseite des Fahrschachtes geführt
und führen wieder hinauf zum 6. Obergeschoss.

Auf der anderen Seite des Antriebes führen die Seile
hinab zum Gegengewicht und sind mit diesem fest verbunden.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

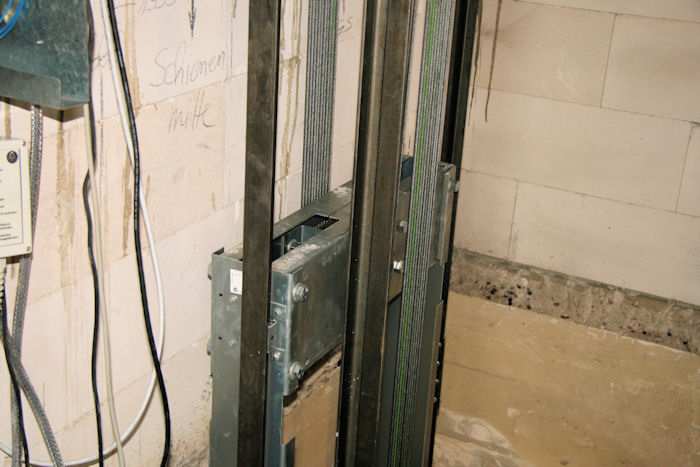

28.05.2008 - 13:30 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

6. Obergeschoss - Nordostecke - Fahrstuhlschacht - Ostseite

Südseite Fahrstuhlschacht

Hier im oben Fahrstuhlschacht auf der Südseite ist der Antrieb
und die zugehörige Steuer- und Leistungselektronik eingebaut.

Direkt an der Wand führen die Seile hinab zum Gegengewicht.
Dieses hängt etwas unterhalb des Antriebes.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

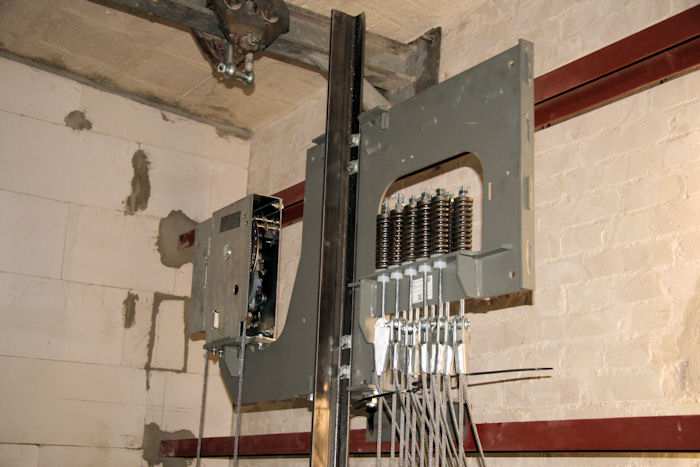

28.05.2008 - 13:30 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

6. Obergeschoss - Nordostecke - Fahrstuhlschacht - Ostseite

Nordseite Fahrstuhlschacht

Hier an der Nordseite des Schachtes enden die Seile (10 Stück).

Hinter den Zugseilen für den Fahrkorb befindet sich
noch ein umlaufendes Seil für die Geschwindigkeitsbegrenzung.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

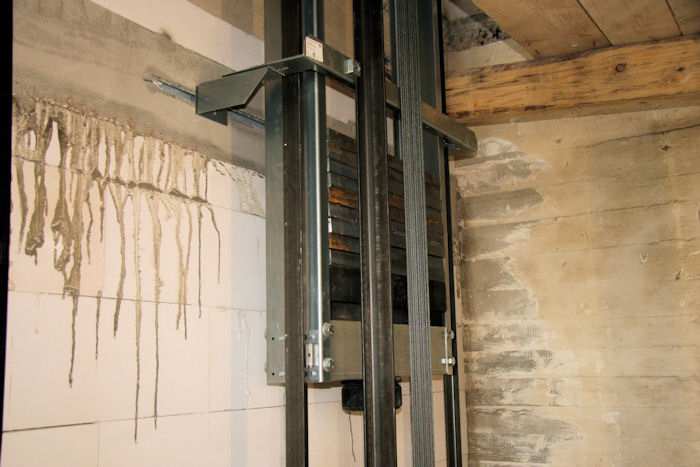

28.05.2008 - 13:35 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

5. Obergeschoss - Nordostecke - Fahrstuhlschacht - Ostseite

Südseite Fahrstuhlschacht

Direkt an der Wand führen die Seile hinab zum Gegengewicht.
Dieses hängt etwas unterhalb des Antriebes.

In den Blechrahmen des Gegengewichtes
wurden bereits dicke Stahlplatten eingelegt.

Foto: Eckhard Schmidt - Kappeln - (C) 2008

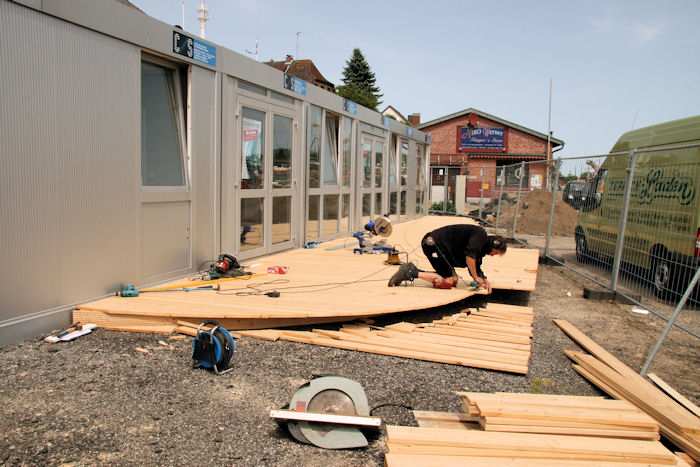

28.05.2008 - 13:39 Uhr - Kappeln/Schlei: PK-Speicher im Nordhafen

Bürocontainer nördlich vom Speicher

Clemens von Collas ist gerade dabei
auf der Ostseite der Container ein Podest zu bauen.
Die Bürocontainer (Baltic Yachting) sollen im Juni eröffnet werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2008
