10.01.2011 - 13:32 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

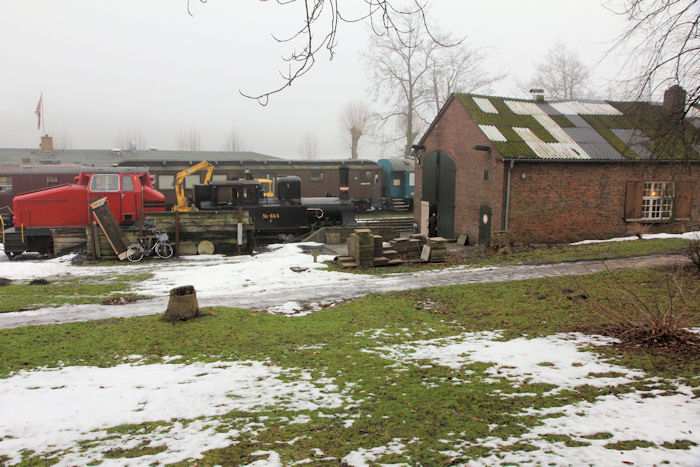

Die kleine Dampflok „Julchen" steht wieder draußen vor dem Lokschuppen.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:35 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

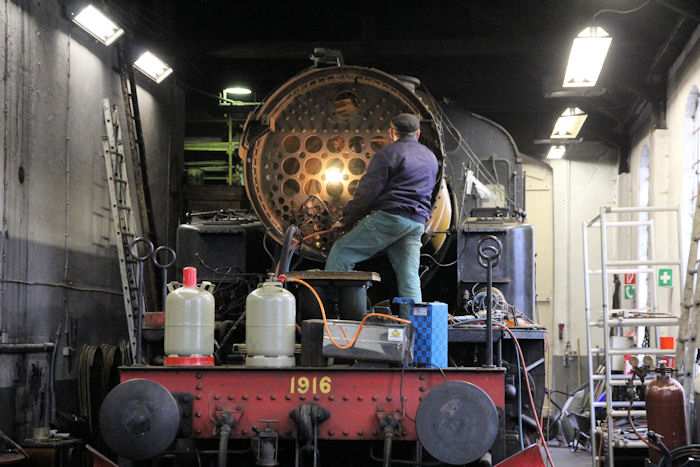

Im Innern des Lokschuppens wird an der großen Dampflok S1916 gearbeitet.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:35 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

In den Kessel sollen jetzt die Heiz- und Rauchrohre eingebaut werden.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:36 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

Diese am Boden liegenden Heizrohre haben schon die richtige Länge.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:37 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

Alle Löcher der vorderen und hinteren Rohrwand müssen gereinigt werden
bevor die Rohre eingeschoben und eingewalzt werden können.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:40 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

Im Innern des Kessels ist Dieter Jordt am Arbeiten.
An den beiden Seitenwänden des Kessels wird je eine Rohrleitung befestigt.
Über diese Rohrleitungen wird später Speisewasser in den Kessel eingespeist.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:41 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

Blick durch ein großes Loch für ein Rauchgasrohr der vorderen Rohrwand
in das Innere des Kessels.

Am anderen Ende des Kessels ist die hintere Rohrwand zu erkennen.
Hinter der Rohrwand befindet sich die Feuerbüchse.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:42 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

Vordere Rohrwand
Alle Löcher müssen gereinigt werden.
Es wurden bereits zwei Heizrohre in den Kessel eingeschoben.

Foto: Eckhard Schmidt - Kappeln - (C) 2011

10.01.2011 - 13:43 Uhr - Kappeln/Schlei: Angelner Dampfeisenbahn

Dampflok S1916 - Kesselreparatur - Einbau Heizrohre

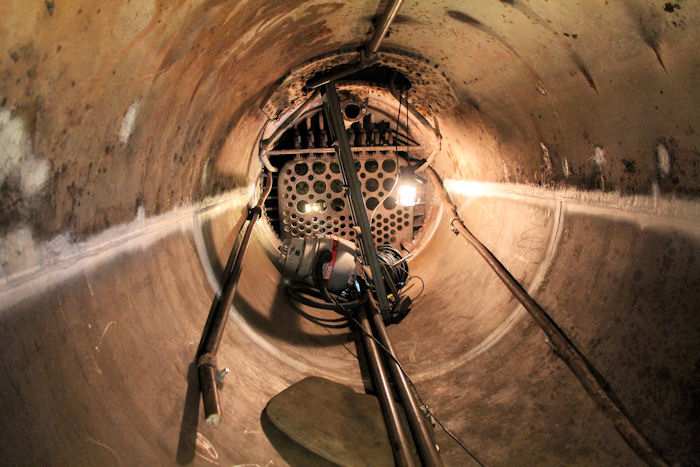

Blick von vorne in das Innere des Kessels.
Unten am Boden sind die beiden eingeschobenen Heizrohre zu erkennen.

Foto: Eckhard Schmidt - Kappeln - (C) 2011
