Anfang 1974 - Vianden Maschine 10: Unser Messaufbau

Links sind Zeigermessgeräte für Spannung, Strom und Leistung zu erkennen.
In der Mitte ist eine SIEMENS-Lichtstrahl-Oszillograph zu erkennen,
mit ihm wurden die Messwerte beim An- und Abfahren
auf einem lichtempfindlichen Papierstreifen aufgezeichnet.
Als Entwickler diente eine normale Leuchtstofflampe im Kraftwerk.
Die Daten mussten anschließend aber mit einem Spezialspray
für die Ewigkeit fixiert werden.

Foto: Eckhard Schmidt - Kappeln (1974)

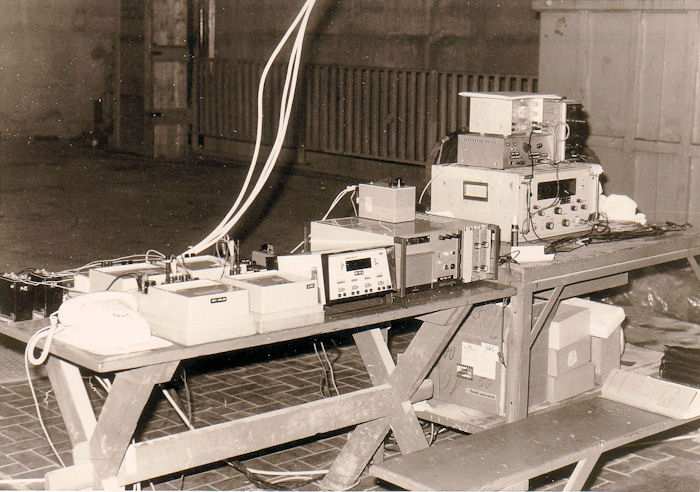

Anfang 1974 - Vianden Maschine 10: Unser Messaufbau

Rechts sind die Geräte für unsere digitale Drehzahlmessung zu erkennen.

Foto: Eckhard Schmidt - Kappeln (1974)

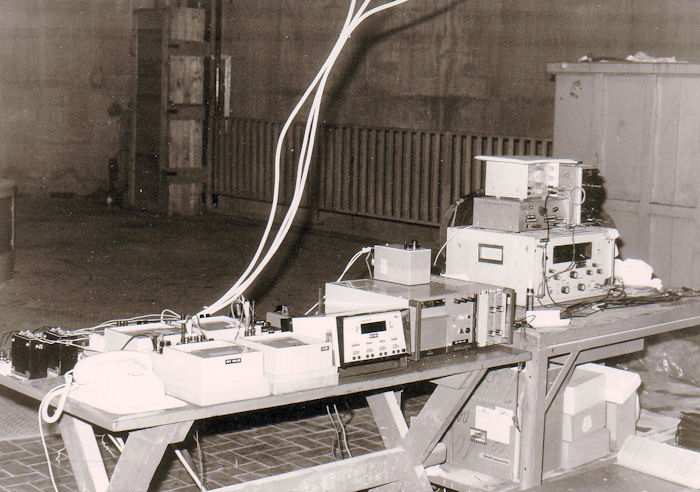

Anfang 1974 - Vianden Maschine 10: Unser Messaufbau

Für die Drehzahlmessung hatte ich einen silberfarbenen Metallstreifen
um einen Flansch am oberen Ende des Rotors geklebt.
Den Streifen hatte ich von unserem Werkzeugbau gleichmäßig aufteilen lassen.
Die genaue Anzahl der Felder weiß ich nicht mehr.
Jeden zweiten Streifen habe mit schwarzer Farbe geschwärzt.
Den Metallstreifen haben wir dann mit einer Lichtquelle
und einer Fotozelle abgetastet.
Die obigen Geräte sind Verstärker, Zähler usw.

Foto: Eckhard Schmidt - Kappeln (1974)

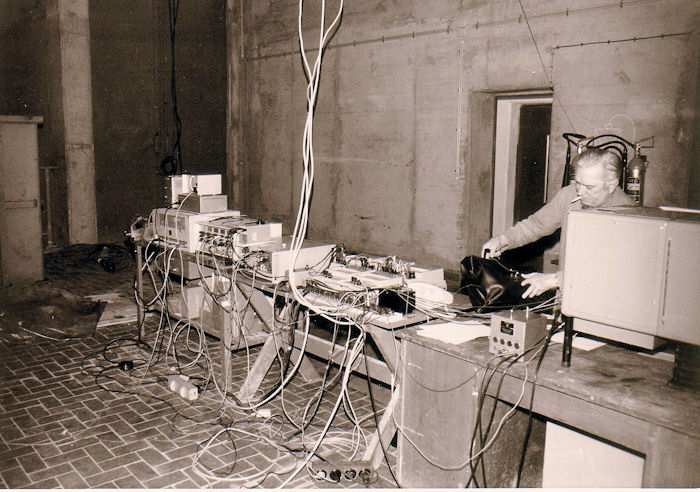

Anfang 1974 - Vianden Maschine 10: Unser Messaufbau

Wir haben noch Verstärkung von unseren Kollegen aus der Schweiz erhalten (Rechts im Bild).

Foto: Eckhard Schmidt - Kappeln (1974)

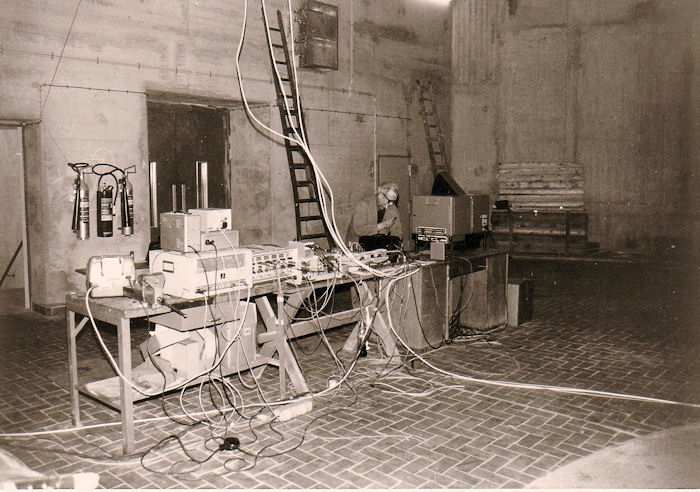

Anfang 1974 - Vianden Maschine 10: Unser Messaufbau

Unsere Kollegen aus der Schweiz hatten einen besseren Lichtstrahl-Oszillographen mitgebracht.
Bei diesem wurden die Messwerte auf richtigem Fotopapier aufgezeichnet.

In einem Waschraum des Kraftwerkes hatten wir uns eine richtige Dunkelkammer eingerichtet.
Dort wurden die Papierstreifen wie in einem Fotolabor entwickelt und fixiert.
Diese Bilder waren für spätere Veröffentlichungen der Messwerte besser geeignet.

Foto: Eckhard Schmidt - Kappeln (1974)

Anfang 1974 - Vianden Maschine 10: Unser Messaufbau

Blick auf die Zeigermessgeräte für Spannung, Strom und Leistung.

Foto: Eckhard Schmidt - Kappeln (1974)

Anfang 1974 - Vianden Maschine 10: Unser Messaufbau

Links im Bild sind meine beiden Mannheimer Kollegen
Herr Nitsche (zuständig für unsere Erregungsanlage) und Herr Holder zu erkennen.
Herr Holder ist der Nachfolger vom Herrn Reuther mit dem ich ersten Messungen
und Versuche in Vianden durchgeführt hatte.

Foto: Eckhard Schmidt - Kappeln (1974)
