28.01.1999 - Kraftwerk Lippendorf: Block R und S

Block S: Detailbilder von der Dampfturbogruppe


Turbogruppe: linke Seite
Im Vordergrund: HD- und MD-Turbine

Bei der MD-Turbine sind die großen Abdampfleitungen zu erkennen,
über die die ND-Turbinen 1, 2 und 3 mit Dampf versorgt werden.

Foto: Andreas Kunz

28.01.1999 - Kraftwerk Lippendorf: Block R und S

Block S: Detailbilder von der Dampfturbogruppe


Turbogruppe: rechte Seite
Im Vordergrund: HD- und MD-Turbine

An den Pfeilern links und rechts im Bild sind die orangefarbenen Kranbahnenträger
für den Maschinenhauskran zu erkennen.

Foto: Andreas Kunz

28.01.1999 - Kraftwerk Lippendorf: Block R und S

Block S: Detailbilder von der Dampfturbogruppe


Blick auf den Hydraulikantrieb des linken Frisch-Dampf-Stellventils der HD-Turbine.
Es sind die Kabelpritschen und Rohre für die Kabelzuführungen zu erkennen.
Diese Kabel führen zu den Messwertaufnehmern, zum Prüfmagnetventil
und zum EHW des Stellventils. (EHW = Elektro-Hydraulischer-Wandler)
Bei dem EHW wird ein elektrisches Signal proportional in einen Hydraulikdruck umgewandelt.

Foto: Andreas Kunz

28.01.1999 - Kraftwerk Lippendorf: Block R und S

Block S: Detailbilder von der Dampfturbogruppe


Kabelpritschen und Rohre über der HD-Turbine.
Einige Temperatursonden müssen per Kabel angeschlossen werden (siehe rechts im Bild).

Die HD- und MD-Turbinengehäuse sind bereits isoliert.

Foto: Andreas Kunz

28.01.1999 - Kraftwerk Lippendorf: Block R und S

Block S: Detailbilder von der Dampfturbogruppe


Blick auf Kabel und Erdungsverbindungen an einer ND-Turbine.
Das große Rohr im Vordergrund führt durch das Betonfundament
zu den seitlichen verlaufenden Kabelkanälen der Turbogruppe.

Foto: Andreas Kunz

28.01.1999 - Kraftwerk Lippendorf: Block R und S

Block S: Detailbilder von der Dampfturbogruppe

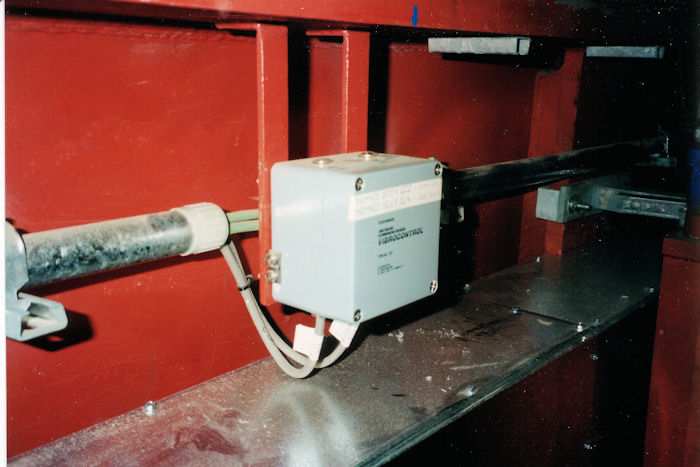

Kabel an einer ND-Turbine.
Anschlussgehäuse für Schwingungsaufnehmer.

Foto: Andreas Kunz
